水上+陸地沙金設備

【水上+陸地沙金設備簡介】
本套設備爲水上+陸地沙金設備，适用於淺水岸邊河道淘金，採用挖掘機上料，6mm以下物料處理量爲每小時160-200噸；本套設備採用兩台我公司研發設計的1200#卧式全自動排礦離心機，解決瞭普通立式離心機由於平衡性問題而導緻無法在移動設備上使用的問題，並且從各個方面改良瞭滾筒篩結構，極大的提高瞭篩分效率及含泥物料的清洗問題。

【水上+陸地沙金設備流程概述】
原料通過工程車輛送入進料鬥，通過高壓水沖洗進入絞洗式滾筒篩内進行脫泥清洗並且分級爲6mm以與細料與大於6mm廢料兩種規格，其中大於6mm的廢料直接通過廢料輸送機輸送至廢料區域；
6mm以下物料排入泵箱内由一台4寸沙泵打入岸上離心選礦車内，由兩台1200#卧式全自動排礦離心機内進行精選，精選出的精料會自動排入精料箱内，廢料自動排入廢料區域。

離心機對比

	卧式全自動排礦離心機	立式手動排礦離心機
控制方式	PLC電腦全自動控制	人工手動控制
卸礦方式	自動	手動
轉子結構	卧式(兩端固定)	立式(下端固定)
穩定性	高(使用壽命高)	低(使用壽命低)
安裝方式	不需要水平硬化基礎	水平硬化基礎
進料方式	沙泵(能控制進料濃度在30%)	高低落差自流(不能控制進料濃度)
回收率	90%以上	70%
應用於移動設備	能	否
最大型号	1200# 及以上(需要訂制)	80#

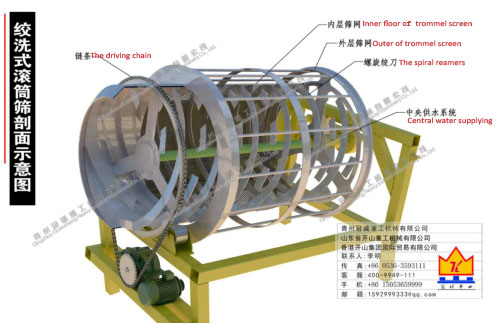

滾筒篩：
滾筒篩動力採用鏈條驅動設計，動能傳遞均勻、傳遞效率高，可以有效節省用電量；
内層篩採用沖孔工藝制作，内含多條鉸刀從頭部覆蓋至尾部，能夠對物料進行充分絞洗脫泥，極大的提高瞭篩分效率；
滾筒篩供水系統採用中央供水+側供水方式，中央供水定向直沖滾筒篩底部物料，側供水負責沖洗外層篩網。

滾筒篩沙金設備

【技術參數】

名稱		規格	數量	功率/KW	備注
水上淘金設備	浮體	總長11.8米，單寬2米，高0.97米，雙浮體	1套	-
	進料鬥	3500*3600mm 闆厚10mm	1套	-
	絞洗式滾筒篩	内徑1米，外徑1.3米，淨篩網長度3米，絞泥筒長度1米；篩子内含多條鉸刀從絞泥筒頭部覆蓋至尾部； 28A雙鏈條驅動；中央+側供水系統	1套	7.5
	廢料輸送機	皮帶寬度600mm，杆長6米	1套	5.5
	船錨		2台	3*2
	沙泵&泵箱	6寸沙泵+30KW電機+泵箱	1套	30
	離心水泵		1台	5.5
陸地移動式離心選礦設備		離心機：1200#卧式全自動排礦 2台底盤：長度約11.5米 4軸16輪機械支腿：8條	1套	43
	總功率	76.5KW
